DIN 980 / ISO 7042 / PN 82176 Nakrętka 6-kątna samozabezpieczająca z gwintem odkształconym TYP-V FL
Przejdź do wyszukiwarki
Powłoka: Ocynk płatkowy
DIN:
980
ISO:
7042
PN:
82176
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi
Opis produktu:
Czytaj więcej
Czytaj mniej

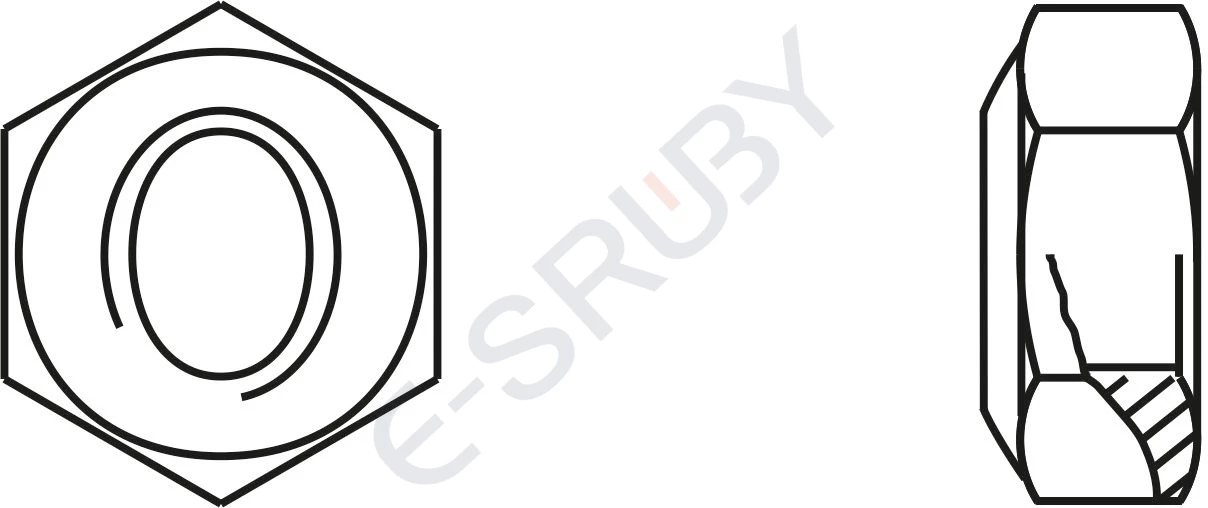

Nakrętka 6-kątna samozabezpieczająca z gwintem odkształconym TYP-V
Norma
DIN 980
ISO 7042
PN 82176
Klasa
8
Powłoka
Ocynk płatkowy

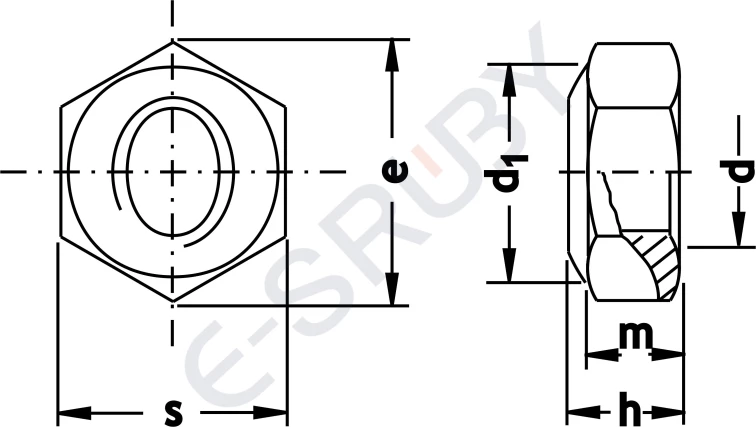

| d | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 |
| m | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 7,7 | 8,8 |
| h max | 3,7 | 4,2 | 5,1 | 6 | 8 | 10 | 12 | 14 | 16 |
| h min | 3,4 | 3,9 | 4,8 | 5,7 | 7,5 | 9 | 11 | 12 | 14 |
| e | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 |
| s | 5,5 | 7 | 8 | 10 | 13 | 17(16) | 19(18) | 22(21) | 24 |
| d | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 | M 39 |
| m | 9,9 | 11 | 12,2 | 13,2 | 14,8 | 16,5 | 18,2 | 19,8 | 21,5 |
| h max | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| h min | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 |
| e | 29,56 | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 |
| s | 27 | 30 | 32(34) | 36 | 41 | 46 | 50 | 55 | 60 |
