Nakrętka łożyskowa KM
Norma
DIN 981
Powłoka
Bez pokrycia

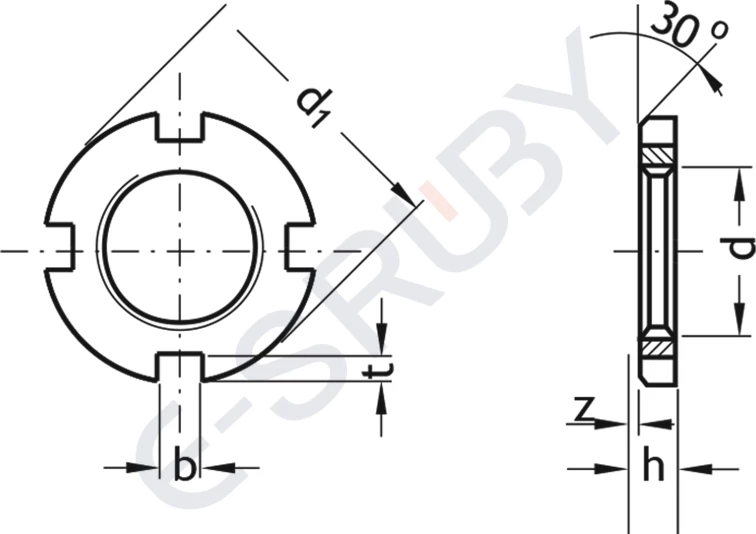

/ | KM 0 | KM 1 | KM 2 | KM 3 | KM 4 | KM 5 | KM 6 | KM 7 | KM 8 | KM 9 | KM 10 | KM 11 | KM 12 | |
d | 13,5 | 17 | 21 | 24 | 26 | 32 | 38 | 3 | 50 | 56 | 61 | 67 | 73 | |
d1 | 18 | 22 | 25 | 28 | 32 | 38 | 45 | 52 | 58 | 65 | 70 | 75 | 80 | |
d2 | M10х0,75 | M12х1 | M15х1 | M17х1 | M20х1 | M25х1,5 | M30х1,5 | M35х1,5 | M40х1,5 | M45х1,5 | M50х1,5 | M55х2 | M60х2 | |
а | 4 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 1 1 | 1 1 | 11 | |
b | З | З | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | |
t | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | З | З | |
/ | KM 13 | KM 14 | KM 15 | KM 16 | KM 17 | KM 18 | KM 19 | KM 20 | KM 21 | KM 22 | KM 23 | KM 24 | KM 25 | |
d | 79 | 85 | 90 | - | - | - | - | - | - | - | - | - | - | |
d1 | 85 | 92 | 98 | 105 | 110 | 120 | 125 | 130 | 140 | 145 | 150 | 155 | 160 | |
d2 | M65x2 | M70x2 | M75x2 | M80x2 | M85x2 | M90x2 | M95x2 | M100x2 | M105x2 | M110x2 | M115x2 | M120x2 | M125x2 | |
a | 12 | 12 | 13 | 15 | 16 | 16 | 17 | 18 | 18 | 19 | 19 | 20 | 21 | |
b | 7 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | |
t | 3 | 3,5 | 3,5 | - | - | - | - | - | - | - | - | - | - | |
- | KM 26 | KM 27 | KM 28 | KM 29 | KM 30 | KM 31 | KM 32 | KM 33 | KM 34 | KM 36 | KM 38 | KM 40 | - | |
d | - | - | - | - | - | - | - | - | - | - | - | - | - | |
d1 | 165 | 175 | 180 | 190 | 195 | 200 | 210 | 210 | 220 | 230 | 240 | 250 | - | |
d | M130x2 | M135x2 | M140x2 | M145x2 | M150x2 | M155x3 | M160x3 | M165x3 | M170x3 | M180x2 | M190x3 | M200x3 | - | |
a | 21 | 22 | 22 | 24 | 24 | 25 | 25 | 26 | 26 | 27 | 28 | 29 | - | |
b | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | - | |
t | - | - | - | - | - | - | - | - | - | - | - | - | - |
