Podkładka do wkrętów o łbach walcowych i kulistych
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
433
ISO:
7092
PN:
82007
Podkładka do wkrętów o łbach walcowych i kulistych
Norma
DIN 433
ISO 7092
PN 82007
Powłoka
Ocynk galwaniczny

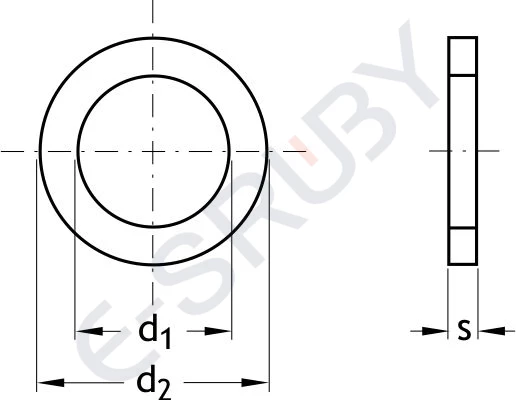

d | M 1 | M 1,2 | M 1,4 | M 1,6 | M 1,8 | M 2 | M 2,2 | M 2,5 | M 3 |
d1 | 1,1 | 1,3 | 1,5 | 1,7 | 2 | 2,2 | 2,4 | 2,7 | 3,2 |
d2 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 4,5 | 5 | 6 |
s | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 |
d | M 3,5 | M 4 | M 5 | M 6 | M 7 | M 8 | M 10 | M 12 | M 14 |
d1 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 |
d2 | 7 | 8 | 9 | 11 | 12 | 15 | 18 | 20 | 24 |
s | 0,5 | 0,5 | 1 | 1,6 | 1,6 | 1,6 | 1,6 | 2 | 2,5 |
d | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 |
d1 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
d2 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 |
s | 2,5 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
