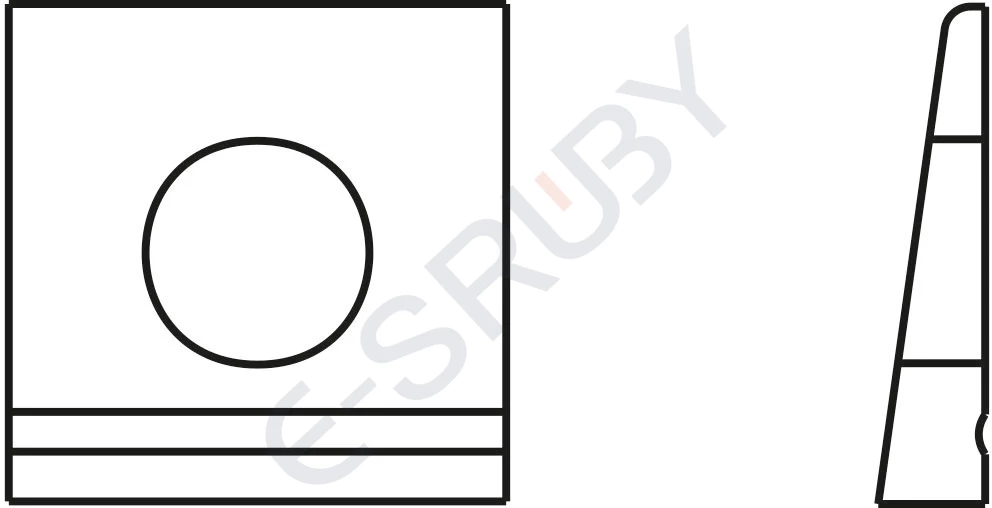

Podkładka klinowa do dwuteowników
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
435
PN:
82009
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi
Podkładka klinowa do dwuteowników
Norma
DIN 435
PN 82009
Powłoka
Ocynk galwaniczny

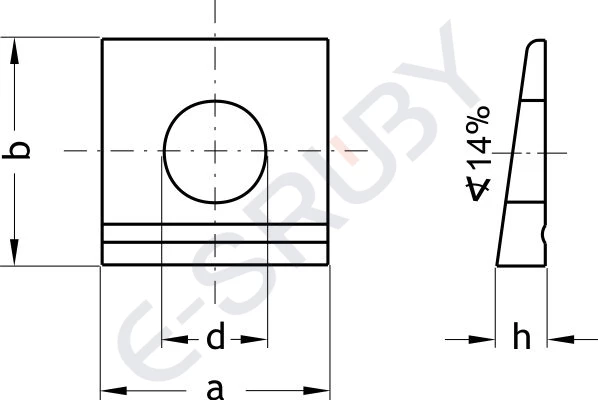

| d | M 8 | M 10 | M 12 | M 16 | M 20 | M 22 | M 24 | M 27 | M 30 |
| d | 9 | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 | 33 |
| а | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 | 62 |
| b | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 | 62 |
| h | 4,6 / 1,5 | 4,6 / 1,5 | 6,2 / 2 | 7,5 / 2,5 | 9,2 / 3 | 10 / 3 | 10,8 / 3 | 10,8 / 3 | 11,7 / 3 |
