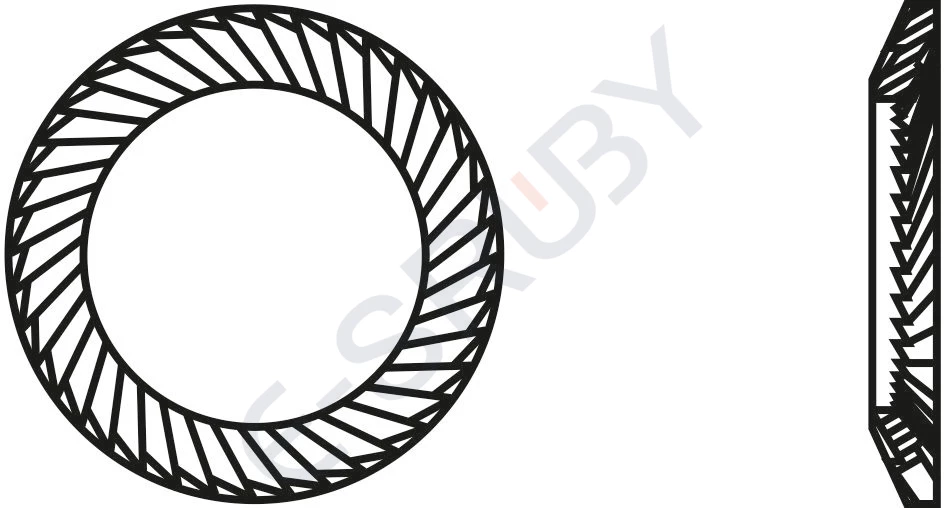

Podkładka SCHNORR TYP-S
Typ
S
Powłoka
Bez pokrycia
Ocynk mechaniczny
d nom | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 6,35 |
Pod gwint | M 2 | M 2,5 | M 3 | M 3,5 | M 4 | M 5 | M 6 | - |

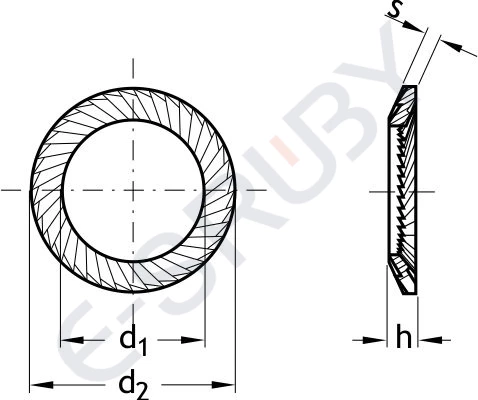

d1 | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 6,7 |
d2 | 4 | 4,8 | 5,5 | 6 | 7 | 9 | 10 | 9,5 |
h min | 0,55 | 0,55 | 0.55 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
h max | 0.75 | 0,95 | 0,95 | 1,15 | 1,2 | 1,2 | 1,2 | 1,2 |
s | 0,5 | 0,5 | 0.5 | 7 | 0,7 | 7 | 0,7 | 0,7 |
d nom | 8 | 10 | 11,1 | 12 | 12,7 | 14 | 16 | 18 |
Pod gwint | M 8 | M 10 | - | M 12 | - | M 14 | M 16 | M 18 |
d1 | 8,4 | 10,5 | 11,6 | 13 | 13,7 | 15 | 17 | 19 |
d2 | 13 | 16 | 15,9 | 18 | 19 | 22 | 24 | 27 |
h min | 1,2 | 1,1 | 1,3 | 1,3 | 1,4 | 1,65 | 1,75 | 2,05 |
h max | 1,6 | 1,6 | 1,85 | 1,85 | 1,95 | 2,3 | 2,3 | 2,6 |
s | 1 | 1 | 1,3 | 1,3 | 1,3 | 1,5 | 1,5 | 1,8 |
d nom | 19 | 20 | 22 | 24 | 25,4 | 27 | 30 | 36 |
Pod gwint | - | M 20 | M 22 | M 24 | - | M 27 | M 30 | M 36 |
d1 | 20 | 21 | 23 | 25,6 | 27 | 28,6 | 31,6 | 38 |
d2 | 30 | 30 | 33 | 36 | 37 | 39 | 45 | 54 |
h min | 2,2 | 2,15 | 2,3 | 2,35 | 2,85 | 2,85 | 3,1 | 3,7 |
h max | 2,6 | 2,83 | 3,1 | 3,6 | 3,6 | 3,6 | 4,1 | 4,7 |
s | 1,8 | 1,8 | 1,8 | 2 | 2,5 | 2,5 | 2,5 | 3 |
