HV - Rozwiązania dla bezpiecznych połączeń

Zestawy śrubowe do połączeń sprężanych

Wymagania ogólne

1. Zestawy śrubowe o wysokiej wytrzymałości do połączeń sprężanych systemu HV powinny być zgodne z wymaganiami EN 14399-1:2015, EN 14399-2:2015, EN 14399-4:2015, EN 1090-2:2018. Badania potwierdzające zgodność wykonywane są według wytycznych wyżej wymienionych norm.

2. Cały zestaw śrubowy powinien być dostarczany przez jednego producenta.

3. Wszystkie zestawy śrubowe powinny posiadać znak CE, który powinien być umieszczony na etykietach.

4.  Producent zestawów śrubowych HV powinien posiadać i okazać kopię certyfikatu na zgodność z przedmiotowymi normami oraz potwierdzenie, że zakładowa kontrola produkcji została zatwierdzona przez audyt strony trzeciej.

5. Komponenty zestawu śrubowego powinny być w pełni identyfikowalne.

6. Dokumenty potwierdzające jakość zestawu powinny być przechowywane przez producenta, a na wezwanie odbiorcy dostarczone w ciągu dwóch dni roboczych.

7. Dla klasy śrub -K2, parametry charakteryzujące powinny być wyznaczone w badaniu przydatności połączeń sprężanych według normy EN 14399-2:2015 i zgodne z wartościami według normy EN 14399-4:2015.

8. Śrub ze stali nierdzewnej nie stosuje się w połączeniach sprężanych, chyba że ustalono inaczej. Śruby traktuje się wtedy jako łączniki specjalne.

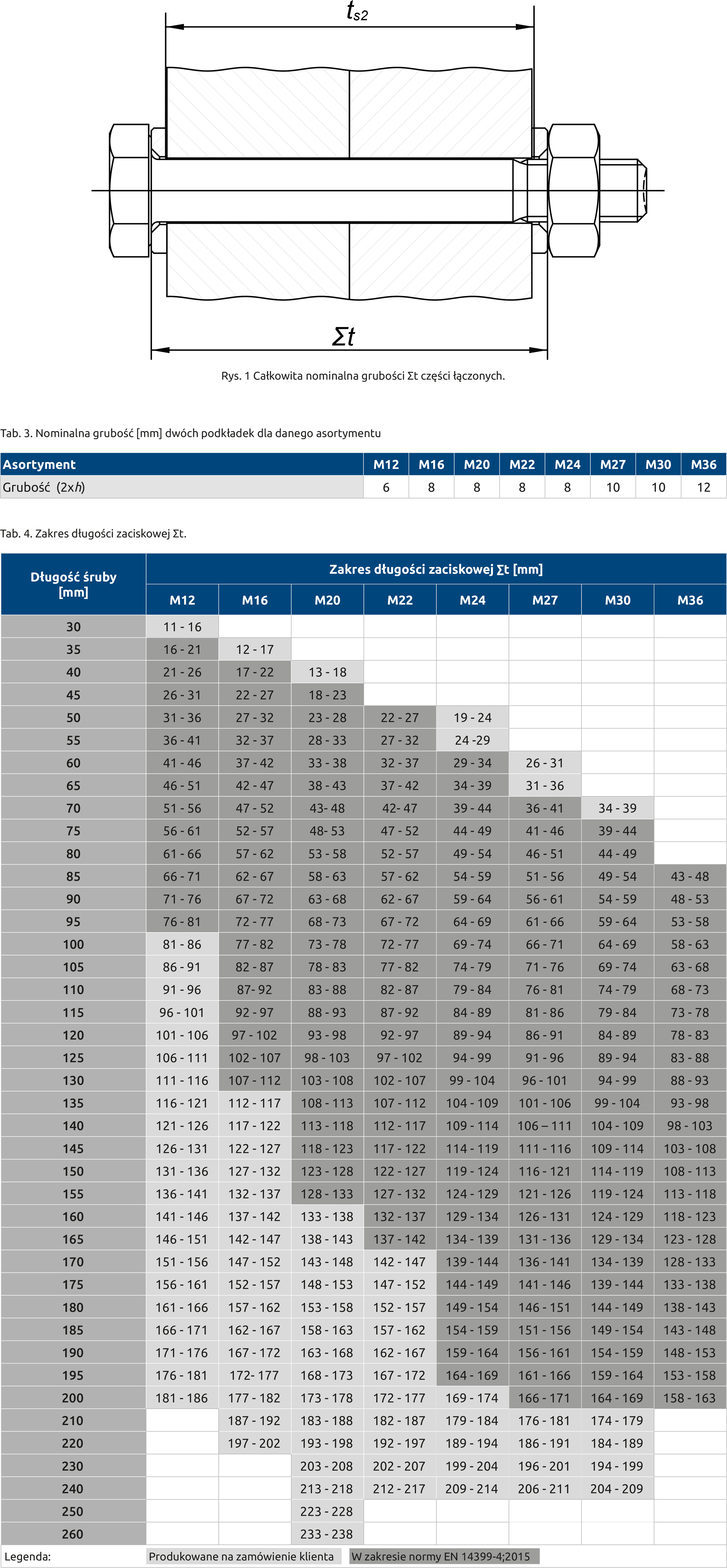

Dobór długości śruby

Długość śruby dobiera się według całkowitej nominalnej grubości Σt części łączonych.
Konstruktor powinien dobrać długość śruby uwzględniając użycie dwóch podkładek (2xh) (patrz Tab. 3) oraz całkowitą grubość wszystkich łączonych płyt wsporczych i podpórek (ts2). Wiedząc jaki asortyment śruby potrzebujemy i znamy wartość parametru Σt korzystając z Tab. 4 określamy długość śruby HV.

 Σt= ts2+(2xh) (1)

Przykład:
Wykorzystujemy śrubę M20, a grubość trzech łączonych elementów ma kolejno: 32, 32, 30 [mm]. Patrząc na Tabelę 3 wiemy, że obie podkładki mają grubość 8[mm]. Korzystając z wzoru otrzymujemy:

Σt=(32+32+30)+8= 102 [mm] (2)

Dla rozmiaru M20 o całkowitej nominalnej grubości Σt równej 102[mm] należy wykorzystać śrubę o długości 125 [mm] (M20 x125).

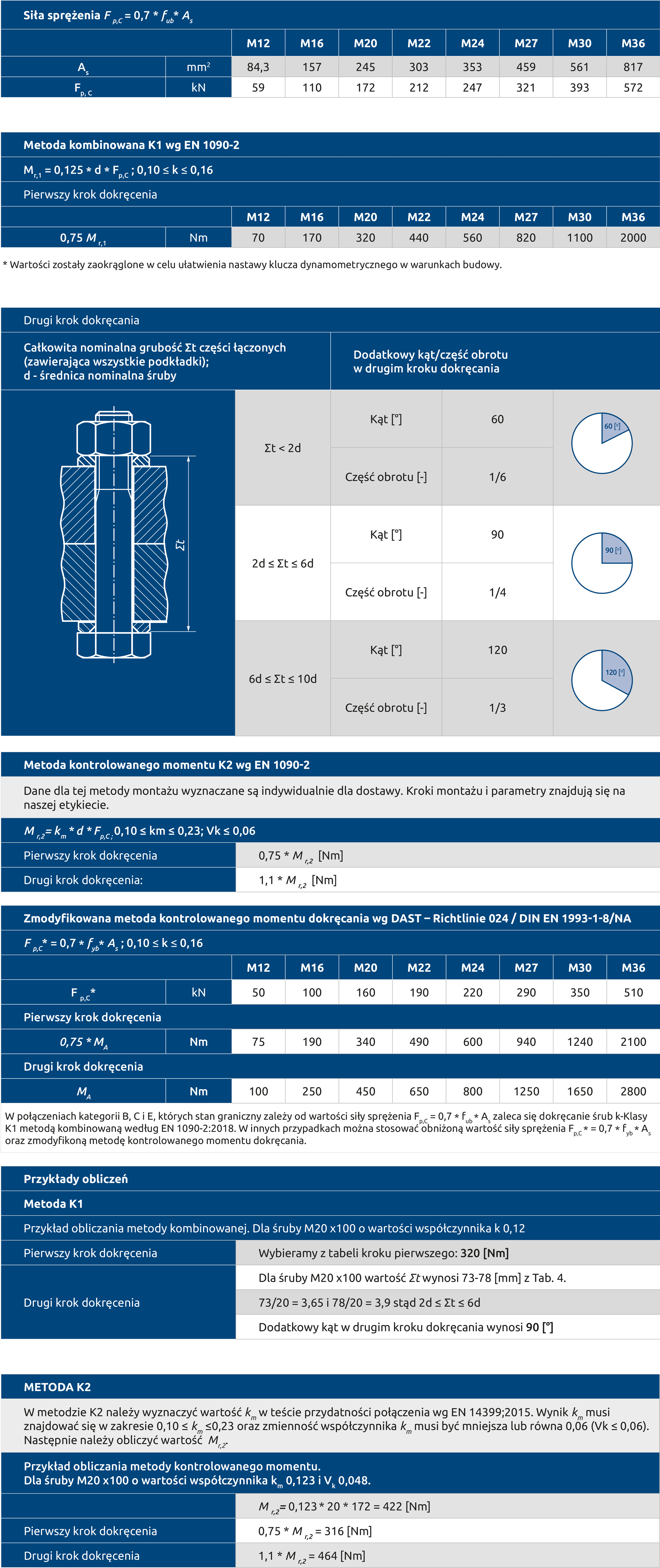

Metody montażu
