Czym jest klasa śruby?

Klasa śruby to wskaźnik określający jej wytrzymałość mechaniczną, a konkretnie odporność na rozciąganie i deformację pod wpływem obciążeń. Innymi słowy, klasa śruby wskazuje, jak dużą siłę śruba może przenieść, zanim ulegnie zniszczeniu. W przypadku śrub wykonanych ze stali klasa śruby podawana jest zgodnie z normami międzynarodowymi, np. ISO, i oznaczana w postaci liczby stanowiącej kombinację dwóch wartości.

Jak czytać oznaczenia klas śrub?

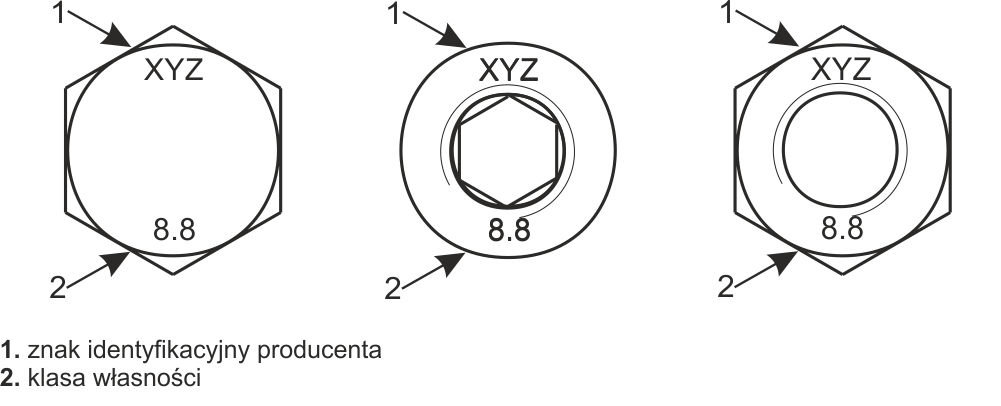

Oznaczenia klasy śrub są zapisywane w formie dwóch liczb oddzielonych kropką, np. 8.8, 10.9, 12.9.

l Pierwsza liczba – mnożona przez 100, określa minimalną wytrzymałość na rozciąganie (Rm) materiału, z którego wykonana jest śruba. Przykładowo, śruba o klasie 8.8 ma minimalną wytrzymałość na rozciąganie równą 800 MPa.

l Druga liczba – wskazuje stosunek granicy plastyczności (Re) do wytrzymałości na rozciąganie (Rm), wyrażony w procentach. W przypadku śruby o klasie 8.8 stosunek ten wynosi 0.8, co oznacza, że granica plastyczności to 80% jej wytrzymałości na rozciąganie.

Najpopularniejsze klasy śrub i ich znaczenie

Śruby są produkowane w różnych klasach wytrzymałości dostosowanych do specyficznych zastosowań. Oto kilka najpopularniejszych klas i ich zastosowanie:

l klasa 5.6 – śruby tej klasy cechują się wytrzymałością na rozciąganie wynoszącą 500 MPa oraz stosunkiem granicy plastyczności do wytrzymałości 0.6. Są stosowane w mniej obciążonych konstrukcjach, gdzie siły oddziałujące na złącze nie są duże;

l klasa 8.8 – to jedna z najczęściej spotykanych klas śrub stosowanych w budownictwie i przemyśle maszynowym. Wytrzymałość na rozciąganie wynosi 800 MPa, a stosunek granicy plastyczności do wytrzymałości jest równy 0.8. Śruby te są odpowiednie do bardziej wymagających zastosowań;

l klasa 10.9 – śruby klasy 10.9 charakteryzują się wytrzymałością na rozciąganie wynoszącą 1000 MPa oraz stosunkiem granicy plastyczności 0.9. Są stosowane w konstrukcjach narażonych na duże obciążenia dynamiczne, np. w przemyśle motoryzacyjnym;

l klasa 12.9 – to śruby o bardzo wysokiej wytrzymałości (1200 MPa), znajdujące zastosowanie w konstrukcjach wymagających maksymalnej niezawodności i odporności na ekstremalne obciążenia.

Zrozumienie oznaczeń klas śrub pozwala na dobór odpowiednich elementów do konstrukcji. Jest to absolutnie kluczowe dla jej bezpieczeństwa i trwałości. Teraz gdy wiesz już, jak odczytywać oznaczenia, wybór śruby nie będzie dla Ciebie problemem.
