Podkładka klinująca NORD-LOCK SC
Przejdź do wyszukiwarki
Powłoka: Ocynk płatkowy
Opis produktu:
Oryginalne podkładki klinujące Nord-Lock są rozpoznawane na całym świecie ze względu na ich zdolność do bezpiecznych połączeń śrubowych w środowiskach narażonych na silne wibracje i obciążenia dynamiczne. Podkładki zwiększają niezawodność działania i obniżają koszty eksploatacji, jednocześnie znacznie zmniejszając ryzyko nieplanowanych przestojów produkcyjnych, wypadków i roszczeń gwarancyjnych.

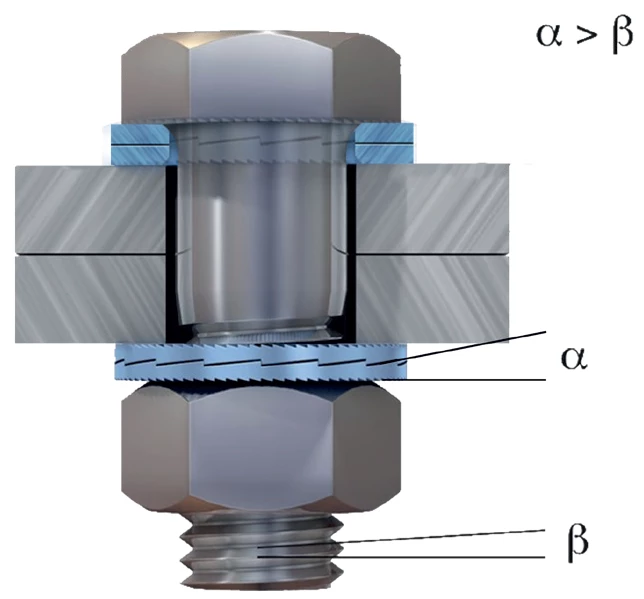

Jak to działa
System składa się z pary podkładek, które wykorzystują technologię blokowania klinowego Nord-Lock. Każda podkładka ma z jednej strony powierzchnie klinowe, a z drugiej ząbkowanie. Posiadają również fazy na wewnętrznej średnicy. Faza na wewnętrznej średnicy zapewnia optymalną powierzchnię kontaktu między śrubą a podkładką. Ponieważ faza jest obecna po obu stronach każdej pary, eliminuje to również ryzyko nieprawidłowej instalacji.
Zastosowania
Podkładki Nord-Lock SC mogą z łatwością zastąpić standardową podkładkę płaską zgodnie z EN 14399-6, aby zapobiec obluzowaniu śruby. Podkładki SC nadają się do wielu różnych zastosowań w budownictwie i przemyśle mostowym. Są bezpieczne w użyciu z twardymi śrubami i posiadają Aprobatę Techniczną nr Z-14.4-629 i Europejską Aprobatę Techniczną ETA-13/0246 wydaną przez DIBT.
Zalety
-Zabezpieczają połączenia śrubowe w konstrukcjach stalowych
- Zaprojektowane i oznakowane znakiem CE do użytku z
zestawami HV
- Niezawodne blokowanie nawet w przypadku połączeń o krótkiej
długości zacisku
- Dostępne ze stali w rozmiarach od M12-M36
- Wysoka odporność na korozję (co najmniej 1000 godzin w komorze solnej zgodnie z zgodnie z ISO 9227) odpowiada wysokiemu C4 lub średniemu C5 zgodnie z ISO 12944-6
- Odporność na warunki otoczenia w zakresie od -50 ° C do 150 ° C
- Smarowanie nie wpływa na funkcję zabezpieczania
Typ
SC
Powłoka
Ocynk płatkowy
Delta Protekt KL100
| d | M 12 | M 16 | M 20 | M 22 | M 24 | M 27 | M 30 | M 36 |
| d1 | 13,1 | 17,1 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 | 37,4 |
| d2 | 23,7 | 29,7 | 36,7 | 38,7 | 43,7 | 49,5 | 55,4 | 65,4 |
| t | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 5,8 | 5,8 | 6,0 |
