Podkładka klinująca NORD-LOCK SS
Przejdź do wyszukiwarki
Materiał: 1,4404 SS
Opis produktu:
Oryginalne podkładki klinujące Nord-Lock są rozpoznawane na całym świecie ze względu na ich zdolność do bezpiecznych połączeń śrubowych w środowiskach narażonych na silne wibracje i obciążenia dynamiczne. Podkładki zwiększają niezawodność działania i obniżają koszty eksploatacji, jednocześnie znacznie zmniejszając ryzyko nieplanowanych przestojów produkcyjnych, wypadków i roszczeń gwarancyjnych.

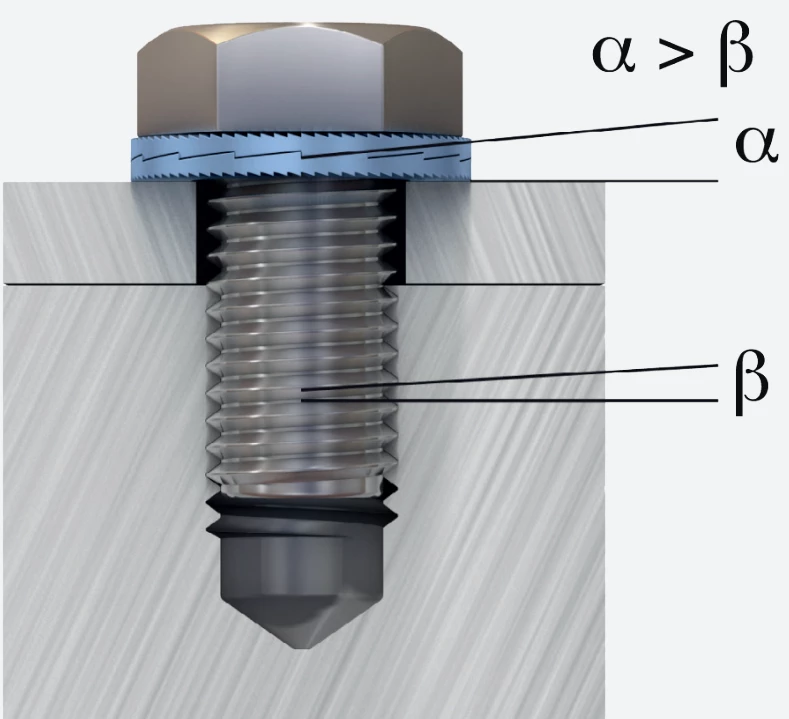

Jak to działa
Po dokręceniu śruby, ząbki na podkładce wrzynają się w powierzchnie współpracujące. Ponieważ kąt klina „α" jest większy niż kąt gwintu „β", występuje efekt klina, co uniemożliwia obracanie się i luzowanie śrub.
Zastosowania
Podkładki Nord-Lock nie mogą poluzować się przypadkowo, ponieważ pod łbem śruby / nakrętki powstaje efekt klina. Nasza szeroka gama obejmuje podkładki wykonane z różnych materiałów i w różnych rozmiarach.
Podkładki Nord-Lock są dostępne w dwóch wersjach średnicy zewnętrznej - standardowej i powiększonej.
Zalety
- Oryginalne podkładki Nord-Lock zabezpieczają połączenia śrubowe narażone na silne wibracje i obciążenia dynamiczne
- Smarowanie nie wpływa na funkcję zabezpieczania
- Osiągają dokładne napięcie wstępne z określonym i jednolitym tarciem
- Dostępne w szerokiej gamie materiałów, aby można je było wykorzystać w zastosowaniach dla stali i stali nierdzewnej, a także w środowiskach korozyjnych, kwasowych i wysokotemperaturowych
- Dostępne w szerokim zakresie rozmiarów (system metryczny i calowy)
-Wysoka odporność na korozję (minimum 1000 godzin w mgle solnej zgodnie z ISO 9227) dla podkładek stalowych
- Zaprojektowany dla śrub do klasy właściwości 12.9 (stal) i A4-80 (stal nierdzewna)
-Wielokrotnego użytku (w zależności od warunków użytkowania)
- Niestandardowe rozmiary na życzenie.
Typ
-
Materiał
1,4404 SS

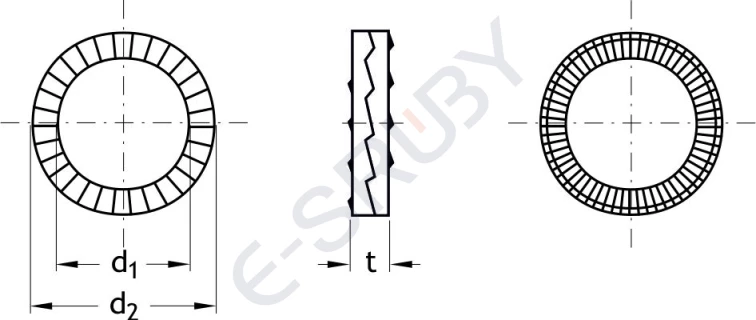

| d | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 |
| d1 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13 |
| d2 | 7 | 7,6 | 7,6 | 9 | 10,8 | 13,5 | 16 | 19,5 |
| t | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 |
| d | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 |
| d1 | 15,2 | 17 | 19,5 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 |
| d2 | 23 | 25,4 | 29 | 30,7 | 34,5 | 39 | 42 | 47 |
| t | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 6,8 | 6,8 |
| d | M 33 | M 36 | M 39 | M 42 | M 45 | M 48 | M 52 | M 56 |
| d1 | 34,4 | 37,4 | 40,4 | 43,2 | 46,2 | 49,6 | 53,6 | 59,1 |
| d2 | 48,5 | 55 | 58,5 | 63 | 70 | 75 | 80 | 85 |
| t | 6,8 | 6,8 | 6,8 | 6,8 | 9 | 9 | 9 | 9 |
