Podkładka klinująca NORD-LOCK X
Przejdź do wyszukiwarki
Powłoka: Ocynk płatkowy
Opis produktu:
Oryginalne podkładki klinujące Nord-Lock są rozpoznawane na całym świecie ze względu na ich zdolność do bezpiecznych połączeń śrubowych w środowiskach narażonych na silne wibracje i obciążenia dynamiczne. Podkładki zwiększają niezawodność działania i obniżają koszty eksploatacji, jednocześnie znacznie zmniejszając ryzyko nieplanowanych przestojów produkcyjnych, wypadków i roszczeń gwarancyjnych.

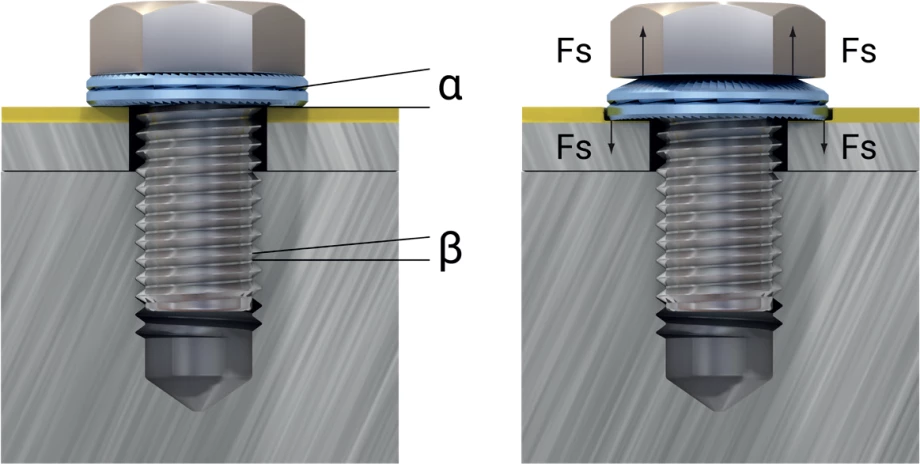

Jak to działa
Podkładki Nord-Lock X-series łączą technologię podkładek klinowych Nord-Lock z efektem sprężyny. Efekt klina zapobiega poluzowaniu śrub spowodowanemu przez wibracje i obciążenia dynamiczne. Efekt sprężyny (Fs) przeciwdziała luzującemu ruchowi śruby, zapobiegając stratom wstępnego obciążenia w połączeniu.
Zastosowania
Podkładki Nord-Lock X-series to optymalny wybór, gdy stawiają Państwo czoła ekstremalnym wyzwaniom, które wymagają dodatkowych rodzajów ochrony. Podkładki Nord- Lock X -series zapewniają bezpieczeństwo połączeń śrubowych w obliczu wielu wyzwań, takich jak:
- Rozszerzanie się i kurczenie materiału podczas cyklu termicznego
- Osadzanie wynikającym z malowania lub lakierowania proszkowego
- Intensywnym wibracjom miękkich metali, kompozytów i polimerów
- Poluzowaniu z powodu wielu zaciśniętych części
- Złącz o krótkiej długości zacisku
- Utracie siły zacisku w połączeniu z uszczelkami
Zalety
- Zabezpieczenie połączeń śrubowych przed poluzowaniem kompensuje utratę napięcia wstępnego z powodu osiadania i relaksacji
- Niezawodne blokowanie, nawet w przypadku połączeń o krótkiej długości zacisku
- Osiągnięcie dokładnego napięcia wstępnego z określonym i jednolitym tarciem
- Dostępne w szerokim zakresie rozmiarów (system metryczny i calowym)
- Wysoka odporność na korozję (minimum 1000 godzin w komorze solnej zgodnie z ISO 9227)
- Odporność na warunki otoczenia od -40 ° C do 150 ° C
- Zaprojektowane dla śrub o klasie własności 8.8 i 10.9
- Wielokrotnego użytku (w zależności od warunków użytkowania)
Typ
X
Powłoka
Ocynk płatkowy
Delta Protekt KL100

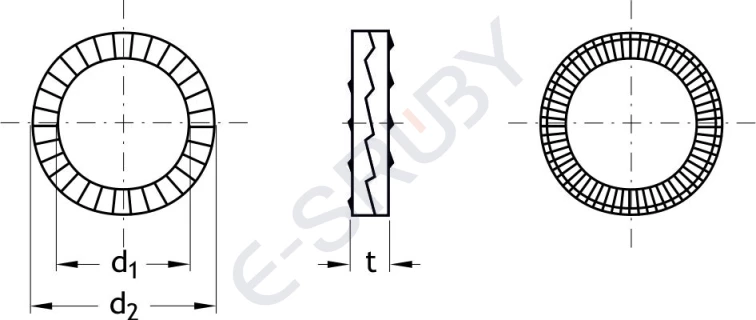

| d | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 20 |
| d1 | 6,3 | 8,4 | 10,5 | 12,5 | 14,6 | 16,6 | 20,7 |
| d2 | 10,8 | 13,5 | 16,6 | 19,5 | 23,0 | 25,4 | 30,7 |
| t | 1,6 | 2,0 | 2,6 | 3,4 | 3,9 | 4,6 | 5,9 |
