Śruba dwustronna o długości części wkręcanej 1,25d
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
939
PN:
82131
Masz pytania o produkt?
Zapytaj
Nasz konsultant chętnie
doradzi
Śruba dwustronna o długości części wkręcanej 1d
Norma
DIN 939
PN 82131
Powłoka
Ocynk galwaniczny

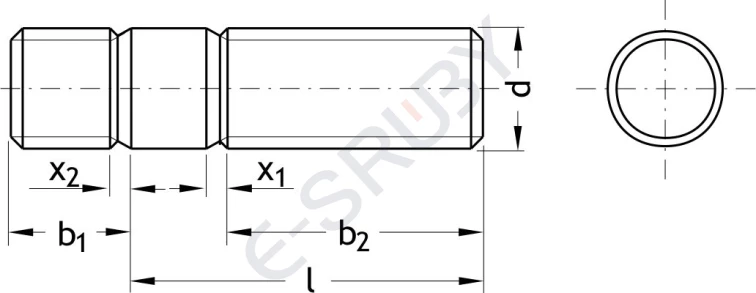

| d | M 3 | M 4 | M 5 | M 6 | M 7 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 |
| b1 | 4 | 5 | 6,5 | 7,5 | - | 10 | 12 | 15 | 18 | 20 | 22 |
| b2 =( I= do 125) | 12 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | 34 | 38 | 42 |
| b2 =(I = do 200)<I<200) | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 44 | 48 |
| b2 =(I = od 200) | - | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 |
| x1 | - | - | 2 | 2,5 | - | 3,2 | 3,8 | 4,3 | 5 | 5 | 6,3 |
| x2 | - | - | 1 | 1,25 | - | 1,6 | 1,9 | 2,2 | 2,5 | 2,5 | 3,2 |
| d | M 20 | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 | M 39 | M 42 | M 45 | M 48 |
| b1 | 25 | 28 | 30 | 35 | 38 | 42 | 45 | 50 | 52 | 58 | 60 |
| b2 =( I= do 125) | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 |
| b2 =(I = do 200)<I<200) | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 |
| b2 =(I = od 200) | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | 109 | 115 | 121 |
| x1 | 6,3 | 6,3 | 7,5 | 7,5 | 9 | 9 | 10 | - | - | - | - |
| x2 | 3,2 | 3,2 | 3,8 | 3,8 | 4,5 | 4,5 | 5 | - | - | - | - |
