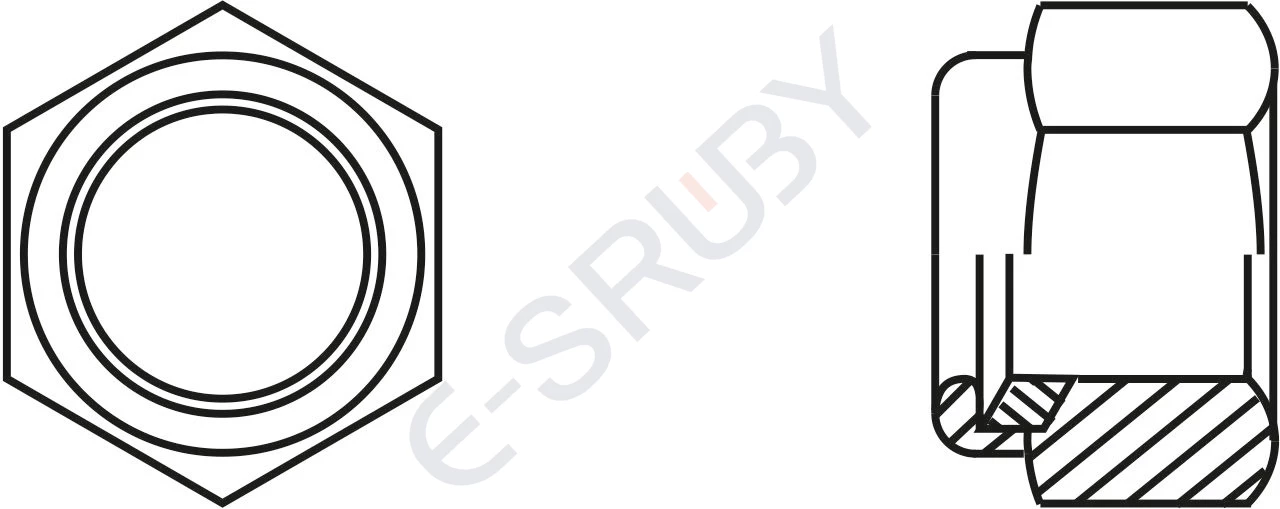

Nakrętka 6-kątna wysoka, samozabezpieczająca z wkładką poliamidową
Przejdź do wyszukiwarki
Powłoka: Ocynk galwaniczny
DIN:
982
ISO:
7040
Nakrętka 6-kątna wysoka, samozabezpieczająca z wkładką poliamidową
Norma
DIN 982
ISO 7040
Klasa
8 ; 10
Powłoka
Ocynk galwaniczny

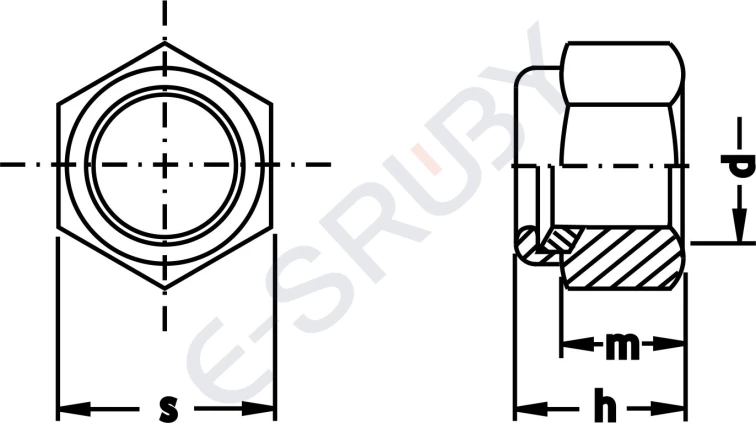

d | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M18 | M20 | M22 | M24 |
d | - | - | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 |
d | - | - | - | M10x1,25 | M12x1,25 | - | - | M18x1,5 | M20x1,5 | M22x1,5 | - |
Р | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
m min | 4,4 | 4,9 | 6,44 | 8,04 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
h max | 6,3 | 8 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
h min | 6 | 7,7 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 |
S nom | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
